Enfrentar problemas na pistola de pintura eletrostática é um desafio comum que afeta diretamente o rendimento e os custos da sua produção. Na TPI Pinturas, projetamos equipamentos focados no mais alto rendimento e com o menor índice de manutenção do mercado. No entanto, a tinta em pó por si só é um material altamente abrasivo. Com o passar do tempo, o atrito contínuo do pó inevitavelmente desgasta os componentes que ficam em contato direto com o fluxo de aplicação.
Ignorar os sinais de desgaste ou fazer uso de peças paralelas e componentes que ultrapassaram sua vida útil (fora das recomendações contidas no manual de instruções) compromete drasticamente a produtividade.
Para proteger a sua linha, detalhamos abaixo como identificar os principais problemas na pistola de pintura e as ações preventivas para cada sintoma.
1. Pistolas “Golfando” (Fluxo Irregular de Pó)

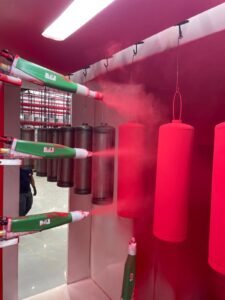

O sintoma clássico de uma pistola “golfando” (quando o pó sai em jatos intermitentes e em blocos, em vez de uma nuvem homogênea) indica um bloqueio físico ou perda de fluidez na alimentação.
-
Causas prováveis:
-
Mangueira de tinta em pó dobrada, longa demais ou com acúmulo interno.
-
Obstrução em algum componente da pistola, ocorrendo principalmente no ejetor por conta de empastamento do pó ou acúmulo de sujeira.
-
-
Ação corretiva: Verificar o alinhamento da mangueira e encurtar o comprimento para eliminar curvas desnecessárias (utilize a mangueira padrão PRD 00165). Caso a oscilação persista, faça a inspeção e a substituição do ejetor por um componente novo e desobstruído.

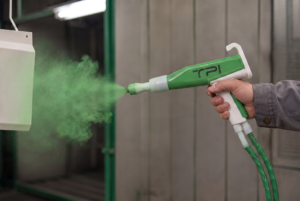

2. Jato de Tinta Irregular e Perda do Desenho do Leque
Quando o leque de pintura começa a oscilar ou a perder a sua simetria original, o problema está concentrado no conjunto defletor e na câmara de injeção. Veja o diagnóstico por modelo de equipamento:
Na Pistola PM 101:
-
Luva do tubo de alta tensão desgastada: Necessário substituir a luva (código PRD 00116).
-
Desgaste do dispersor de pó ou do prolongador: O desgaste dessas peças altera diretamente o ângulo de saída do leque. Recomenda-se a substituição do dispersor (PRD 0059) e do prolongador (PRD 00060).
-
Ejetor de tinta gasto na câmara: O atrito aumenta o diâmetro interno do orifício de passagem de tinta, elevando descontroladamente a vazão de pó e comprometendo a uniformidade da pintura.
Tabela Recomendada para Troca de Ejetores (PRD 00112/00113): Para regimes de trabalho severos de 8 a 12 horas por dia com vazão de tinta superior a 180 g/min, realize a substituição preventiva dos ejetores a cada 10 dias (podendo variar de acordo com a granulometria e abrasividade da tinta utilizada).
Nas Pistolas PM 401 e PM 501:
-
Substituições necessárias: Substituir o niple de passagem de pó (PRD 0040), verificar e substituir o dispersor de pó (PRD 0059) e o cotovelo plástico específico para os modelos PM 401/501.

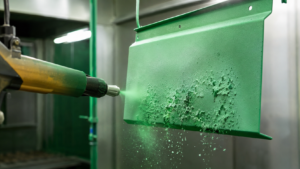

3. A Pistola Pulveriza, mas o Pó Não Pega na Peça (Falha de Eletrostática)
Se a nuvem de tinta está saindo de forma perfeita, mas o pó simplesmente não adere ao metal (sendo repelido ou caindo no chão da cabine), você está enfrentando problemas na pistola de pintura relacionados à falha na transferência de carga eletrostática.

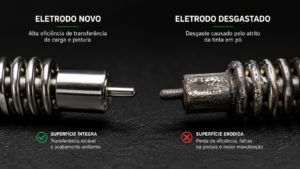

O Perigo do Eletrodo Gasto (PM 101):
O eletrodo com haste tipo mola (PRD 0058) possui uma vida útil reduzida devido à exposição à alta tensão e abrasão do pó, exigindo troca semanal.
Se a linha continuar operando com o eletrodo desgastado, a carga eletrostática deixa de ser transferida para a tinta. Insistir no processo gera um efeito cascata destrutivo para o equipamento:
-
A ausência de transferência queima a resistência de 150 Mega Ohms (PRD 0061).
-
Em seguida, ocorre o rompimento (furo) do cabo de alta tensão (PRD 00041).
-
Em casos graves, ocorre a queima total da placa osciladora de 12 pinos ou da própria cascata geradora de alta tensão (PRD 00014).
-
Outros fatores de perda de carga: Gancheiras sem o isolamento adequado (excesso de tinta acumulada impedindo o contato elétrico), aterramento rompido ou ineficiente da cabine, e descargas oscilantes na rede elétrica local.
-
Peças de desgaste elétrico para substituição: Chave red on/off da PM 101 (PRD 00117) e pino banana agulha (PRD 00383), ambos com ciclo de troca recomendado entre 30 e 60 dias.
Na PM 401 e PM 501:
-
Substitua os eletrodos do Bico Hiper Corona (PRD 0051) a cada 30 a 60 dias.
-
Substitua o eletrodo tipo mola (PRD 00313) semanalmente.
-
Verifique e substitua a chave red on/off da pistola (PRD 00018) a cada 30 a 60 dias em caso de falha de acionamento.
4. Mudanças Repentinas no Consumo de Tinta
Perceber alterações súbitas no consumo de tinta é um dos sinais mais claros de que o processo de aplicação está comprometido. Conforme indicado no manual de operação e manutenção, este sintoma está diretamente ligado ao desgaste dos ejetores de tinta (códigos PRD 0012 e PRD 0013).
Efeitos Colaterais do Desgaste dos Ejetores:
-
Perda de Qualidade do Acabamento: O desgaste interno do ejetor provoca um aumento descontrolado da vazão de tinta. Esse excesso de pó depositado gera o indesejado efeito “casca de laranja” na superfície pintada.
-
Aumento do Overspray e Desperdício: Com a vazão desregulada, há uma elevação notória no overspray (pó suspenso que não adere à peça). Isso satura precocemente os filtros e o sistema de exaustão/ciclone da cabine, reduzindo a vida útil dos elementos filtrantes e elevando o custo operacional.
-
Desgaste em Cadeia das Pistolas: Operar com ejetores gastos altera o rendimento global da pintura e acelera o desgaste dos demais componentes internos da pistola.
Aviso Técnico Importante sobre Peças Paralelas: A TPI Pinturas investe continuamente no desenvolvimento e na seleção de matérias-primas de alta resistência, calibradas especificamente para a variação de granulometria das tintas do mercado. O uso de ejetores paralelos (não fabricados pela TPI) ou a não substituição de ejetores desgastados acelera o desgaste da câmara de injeção e dos componentes internos da pistola, resultando em trocas mais frequentes e custos indiretos muito maiores do que a economia imediata da peça.
5. Sujeira Excessiva e Pó Espalhado no Chão de Fábrica
Perceber acúmulo excessivo de tinta em pó ao redor do tanque de fluidização, embaixo do equipamento ou cobrindo o chão do setor é um alerta evidente de vazamento no sistema de alimentação.
-
Causa provável: Rompimento, perfuração por abrasão ou ressecamento das mangueiras de passagem de tinta, além de conexões e niples frouxos.
-
Ação recomendada: Inspecione toda a extensão das mangueiras. Substitua imediatamente mangueiras ressecadas ou furadas pela mangueira padrão (PRD 00165) e garanta a vedação correta das conexões do tanque até a pistola.
6. Queda Precoce na Vida Útil do Ejetor
O ejetor é o item de maior desgaste na aplicação eletrostática. No entanto, se o seu volume de produção não aumentou e você percebeu uma queda na vida útil do ejetor (ele dura muito menos do que o ciclo habitual de substituição), o ejetor é apenas a vítima, não a causa raiz.
-
Causa: Quando outras peças de desgaste (como niples, dispersores, luvas e tubos) não são trocadas no prazo correto e operam desgastadas, elas causam turbulência, alteram a pressão interna e estressam mecanicamente o ejetor.
-
Ação recomendada: Realize uma revisão completa do conjunto de peças de desgaste. Substituir as demais peças comprometidas evitará o desgaste prematuro do ejetor novo.
7. Alterações no Acabamento da Pintura Final
Às vezes, a pistola parece funcionar normalmente, o gatilho responde bem e a nuvem de pulverização parece uniforme a olho nu, mas as peças saem da estufa com imperfeições, variação de espessura de camada, falta de brilho ou textura irregular.
-
Causa: Desgaste parcial de componentes internos (como o conjunto de alta tensão operando com eficiência reduzida, desgaste no dispersor ou pequenas fissuras internas no bico) que comprometem a transferência de carga ou o padrão de deposição do pó na peça.
-
Ação recomendada: Interrompa a aplicação, meça a espessura da camada aplicada e faça o teste de carga no sistema. Substitua as peças de desgaste que já ultrapassaram o ciclo preventivo recomendado no manual.
O Impacto Financeiro de Peças Desgastadas no Consumo de Tinta

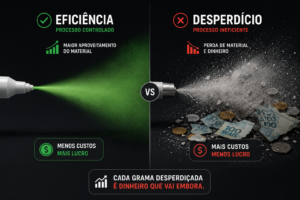

Muitos dos problemas na pistola de pintura começam de forma silenciosa e afetam o seu bolso. Operar uma linha com ejetores desgastados (PRD 0012/0013) causa um aumento descontrolado da vazão de pó, provocando o indesejado efeito “casca de laranja” nas peças e gerando um desperdício massivo por overspray (pó que não adere e satura os filtros do ciclone e exaustores).
A TPI investe fortemente no desenvolvimento de ligas e matérias-primas de alta durabilidade para a fabricação dos seus componentes. Ao utilizar ejetores paralelos (não fabricados pela TPI), o desgaste da câmara é acelerado, reduzindo a vida útil do sistema e elevando o custo de operação.
Qualidade do Ar Comprimido: O Inimigo Silencioso
Há um lema absoluto no chão de fábrica: “Tinta em pó e umidade não combinam”.
A presença de água ou óleo na rede de ar comprimido faz com que as partículas de pó se aglutinem ainda dentro dos canais da pistola. Esse pó empastado torna-se exponencialmente mais abrasivo, lixando internamente os componentes metálicos e plásticos e destruindo a fiação e os bicos em uma fração do tempo normal de uso.
Garanta sempre que seu sistema de tratamento de ar possua secadores e filtros coalescentes eficientes, operando em conformidade com as exigências de pureza da norma internacional ISO 8573-1.
Conclusão: A Importância do Cronograma de Manutenção Preventiva
A melhor forma de evitar paradas inesperadas e manter a qualidade do seu acabamento é seguir estritamente os prazos de troca recomendados no manual do operador.
Se você identificou algum desses sintomas na sua linha de produção, entre em contato com o departamento de peças da TPI Pinturas para adquirir componentes originais e reestabelecer a eficiência máxima do seu equipamento.
