Guia de Soluções: Problemas Comuns na Pintura Eletrostática e Como Resolvê-los
Manter a eficiência de uma linha de acabamento industrial exige um controle rigoroso de variáveis. Quando falhas surgem, a capacidade de realizar um diagnóstico rápido e preciso é o que separa uma operação rentável de uma linha que gera altos custos com retrabalho.
Entender a fundo os Problemas na Pintura Eletrostática é fundamental para engenheiros de produção e inspetores de qualidade. A maioria das falhas de acabamento não está ligada à qualidade da tinta em si, mas sim a desvios no processo de aplicação, falhas de aterramento ou deficiências no pré-tratamento da superfície.
Neste guia técnico, mapeamos os desvios operacionais mais frequentes e detalhamos as soluções de engenharia para estabilizar o seu processo produtivo.
Tabela de Diagnóstico Rápido (Troubleshooting)
Para facilitar a identificação no chão de fábrica, elaboramos esta matriz de diagnóstico rápido associando o sintoma à causa raiz e à ação corretiva imediata:
1. Falhas de Fluxo e Aplicação (Pistola/Alimentação)
| Problema | Prováveis Causas | Ações Corretivas Recomendadas |
|---|---|---|
| Fluxo Irregular (“Golfadas”) | • Oscilação na pressão ou umidade na linha de ar.
• Obstrução física (mangueiras de ar/tinta dobradas ou entupidas). |
• Drenar o sistema de ar comprimido; verificar filtros coalescentes.
• Checar as mangueiras para evitar dobras; substituir as mangueiras. |
| Interrupção de Fluxo (Tinta não sai na pistola) | • Câmara/bomba de sucção de pó entupida, ejetor defeituoso ou montagem incorreta.
• Falha mecânica no acionamento (gatilho). • Obstrução física (mangueiras de ar/tinta dobradas ou entupidas). |
• Verificar se a montagem está correta; realizar limpeza da câmara; substituir o ejetor e/ou a câmara.
• Testar continuidade elétrica do gatilho; substituir o componente. • Checar as mangueiras para evitar dobras; substituir as mangueiras. |
| Baixa Vazão de Tinta | • Saturação do ejetor (entupido ou desgastado).
• Tinta (pó) aglutinada por umidade ou contaminação por óleo. • Câmara/bomba de sucção e/ou tubo pescador entupidos. • Depósito de tinta com fluidização deficiente. |
• Substituir o ejetor.
• Realizar teste de fluidez do pó; trocar a tinta em pó. • Substituir ou limpar a câmara/bomba de sucção. • Verificar funcionamento da placa/manta de fluidização; checar rede de ar e compressor. |
| Deficiência na fluidização do depósito | • Obstrução no regulador de ar ou na placa/manta porosa.
• Problemas na mangueira de alimentação. • Contaminação do pó por umidade ou óleo. |
• Inspecionar o fluxo de ar no regulador; realizar a substituição da manta de fluidização.
• Verificar se há dobras ou obstruções no trajeto da mangueira. • Substituir o lote de tinta em pó contaminado. |
2. Falhas de Atração Eletrostática
| Problema | Prováveis Causas | Ações Corretivas Recomendadas |
|---|---|---|
| Baixa Eficiência de Transferência | • Deficiência no aterramento da peça ou gancheira.
• Falha na cascata geradora de alta tensão (suja ou queimada). • Placa osciladora com defeito ou queimada. |
• Garantir aterramento adequado; realizar a limpeza técnica da gancheira.
• Realizar a limpeza externa do tubo ou substituição da cascata. • Checar funcionamento ou substituir a placa osciladora. |
3. Defeitos de Acabamento e Pintura
| Problema | Prováveis Causas | Ações Corretivas Recomendadas |
|---|---|---|
| Casca de Laranja (Orange Peel) | • Camada excessiva de tinta (vazão alta).
• Falta de nivelamento térmico. |
• Regular a vazão de tinta na(s) pistola(s).
• Ajustar a curva de aquecimento da estufa. |
| Crateras na pintura (Olho de Peixe) | • Contaminação na superfície da peça (peça suja).
• Contaminação na tinta em pó. • Contaminação no ar comprimido. • Ambiente ou estufa contaminados. |
• Conferir processos de limpeza da peça e preparo/ tratamento de superfície.
• Higienizar filtros da cabine; conferir a procedência da tinta em pó. • Verificar presença de óleo na linha de ar.
• Realizar limpeza técnica da estufa; conferir filtros e ambiente externo. |
| Desplacamento da tinta (Falta de Aderência) | • Pré-tratamento ineficiente ou processo de limpeza falho.
• Cura incompleta (polimerização deficiente) por tempo e/ou temperatura insuficientes. • Presença de contaminantes (óleo) na rede. |
• Checar qualidade nos banhos de desengraxante/fosfatização.
• Conferir curva de temperatura/tempo na estufa; realizar Teste de Aderência (NBR 11003). • Checar rede de ar e compressor. |
Análise Técnica dos Problemas na Pintura Eletrostática
Para resolver as não conformidades de forma definitiva, é necessário ir além do ajuste rápido e compreender a física e a química por trás de cada falha.

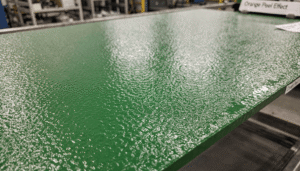

1. Efeito Casca de Laranja
O acabamento irregular, que se assemelha à textura de uma casca de laranja, ocorre quando o pó não consegue se alastrar uniformemente durante a fase de fusão na estufa.
-
Diagnóstico: Geralmente causado pela aplicação de uma camada de tinta acima do especificado (micragem alta), curva de aquecimento muito lenta na estufa ou problemas de aterramento (que geram acúmulo irregular de pó).
-
Solução: Revise as gancheiras para garantir um contato metálico limpo (aterramento perfeito). Ajuste a parametrização das pistolas para reduzir o fluxo de pó e adequar a tensão (kV) à geometria da peça.

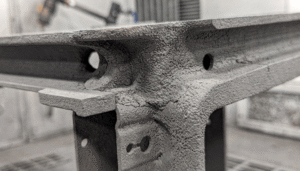

2. Dificuldade de Penetração (Gaiola de Faraday)
Um dos maiores desafios em peças com dobras complexas e cantos vivos. A gaiola de Faraday ocorre porque as linhas de força elétrica se concentram nas bordas mais próximas à pistola, impedindo que o pó penetre nas reentrâncias.
-
Diagnóstico: Voltagem da pistola excessivamente alta para a área interna, criando um campo de repulsão.
-
Solução: Reduza drasticamente a voltagem (kV) ao pintar cantos internos e direcione o bico da pistola adequadamente. Use a força pneumática (pressão de ar) para empurrar o pó mecanicamente para dentro das cavidades.

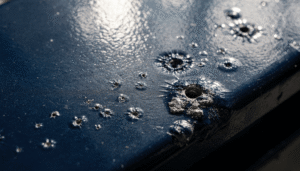

3. Microfuros e Fervura (Pinholing) – Olho de Peixe
Aparecem como pequenas bolhas estouradas ou furos microscópicos na superfície do filme curado.
-
Diagnóstico: Ocorre devido à liberação de gases retidos no metal (comum em peças fundidas) durante o aquecimento, ou pela presença de água/óleo na rede de ar comprimido que alimenta a cabine.
-
Solução: Instale ou faça a manutenção de secadores e filtros coalescentes na linha de ar. Para metais porosos, implemente uma etapa de pré-aquecimento (degasagem) antes da aplicação do pó, forçando a liberação dos gases antes do revestimento.

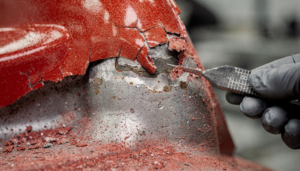

4. Falhas de Aderência e Desplacamento
A tinta curada descasca ou solta em placas quando submetida a testes de aderência (como o teste de corte em grade – Cross-Hatch).
-
Diagnóstico: A raiz deste problema, em 90% dos casos, está no pré-tratamento da superfície. O pó foi aplicado sobre óleo, carepa de laminação, ferrugem ou poeira. Outra causa possível é a subcura (tempo ou temperatura insuficientes na estufa).
-
Solução: Monitore diariamente os parâmetros do banho de pré-tratamento (concentração química, temperatura e tempo de contato). Certifique-se também de aferir a curva térmica da estufa utilizando um Datapaq para garantir que a peça atinge a temperatura correta de polimerização.
O Papel da Manutenção Preventiva
A eliminação sistêmica dos Problemas na Pintura Eletrostática depende da implementação de rotinas de manutenção rigorosas. Limpar gancheiras periodicamente, drenar linhas de ar comprimido e aferir os equipamentos de aplicação são práticas que reduzem drasticamente o índice de rejeição.
Quando o processo produtivo apresenta estabilidade técnica, os custos operacionais despencam e a durabilidade da proteção anticorrosiva é assegurada.
Para consultar nossa equipe de especialistas ou conhecer tecnologias que estabilizam sua linha de acabamento, Entre em contato.
